該電加熱器主要是對風道中的空氣加熱,在結構上的共同之處是采用鋼板支撐電加熱元件以減少其振動,接線盒中可有(或無)超溫控制裝置。已廣泛的應用到烘道、烘房、老化房、高溫房等,可對氣體加熱,產生的熱氣體干燥無水分、不導電、不燃燒、不爆炸,無化學腐蝕性無污染、安全可靠、被加熱空間升溫快(可控)。
系統電加熱器分為殼體(箱體)系統電加熱器、容器系統電加熱器兩大類。殼體(箱體)系統電加熱器由裸管(翅片)電加熱元件、緊固件、殼體(箱體)、接線盒、電控部分等組成。睿器系統電加熱器由裸管電加熱元件、折流板(固定板)、法蘭、容器、接線盒(防爆接線盒)等組成。公司根據用戶所需來選擇不同類別、材料、所需功率進行設計制造。
一、技術性能特點
1、本產品發熱元件熱傳導性能好,發熱芯體和金屬護套之間溫差很小。同時可根據工藝要求,精確設計發熱元件的表面熱負荷密度,在保證發熱總功率的前提下,被加熱介質不會結焦碳化。它解決了傳統管狀電加熱器長期存在的積碳、爆管、斷芯、短壽命的弊端。
2、容器系統電加熱器,整體結構緊密結實,承壓密封性能好,使用安全,工作壓力常壓~16MPa
3、可滿足現場防爆要求,防爆等級為dⅡBT1T6、dIcT1-T6
4、電加熱器內可裝有溫度傳感器,檢測介質溫度、發熱元件表面溫度等
5、安裝簡易,日常維護簡單,檢修方便。
6、產品實用性和應變性強,可根據用戶提出的不同用途和特殊要求設計各種非標準崔類型的電加熱器
二、電加熱器的設計和計算(僅供參考)
1、電加熱器的設計計算,一般按以下三步進行
計算從初始溫度在規定的時間內加熱至設定溫度的所需要功率
計算維持介質溫度不變的前提下實際所需要的維持溫度的功率
根據以上兩種計算結果,選擇電加熱器的型號和數量??偣β嗜∫陨隙N功率的最大值井考慮一定余量系數
2、公式
一一初始加熱所需要的功率
kW=(C1M1△T-C2M2△T)+864/P+P/2
式中:C1C2分別為容器和介質的比熱(kca/kg℃)
M:M2分別為容器和介質的質量(Kg)
△T為所需要溫度和初始溫度之差(℃)
H為初始溫度加熱至設定溫度所需要的時間
P最終溫度下容器的熱散量(kW)
一一維持介質溫度所需要的功率
kW=C2M3△T/864+P
式中:M3每小時所增加的介質kg/h

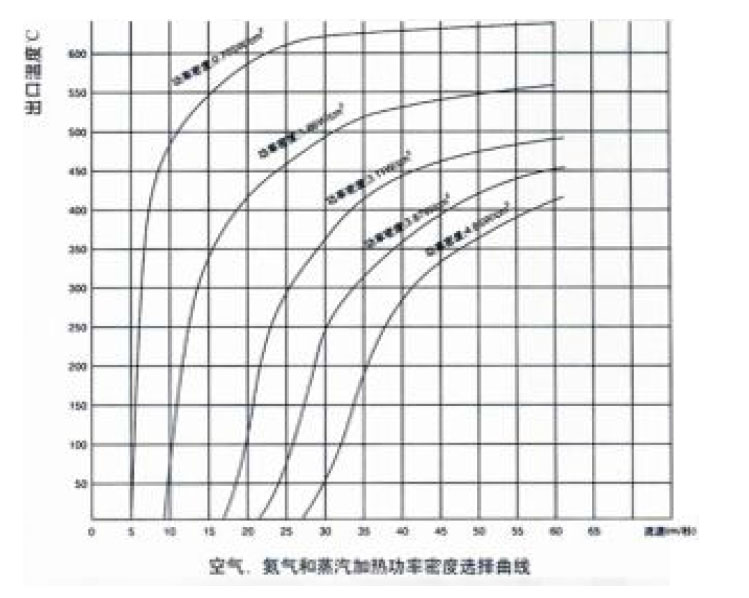

3、性能曲線
下面是一些在電加熱計算中經常要用到的性能曲線,對我們的設計是很有幫助的。
